軸向前邊耐震壓力表
- 產品描述

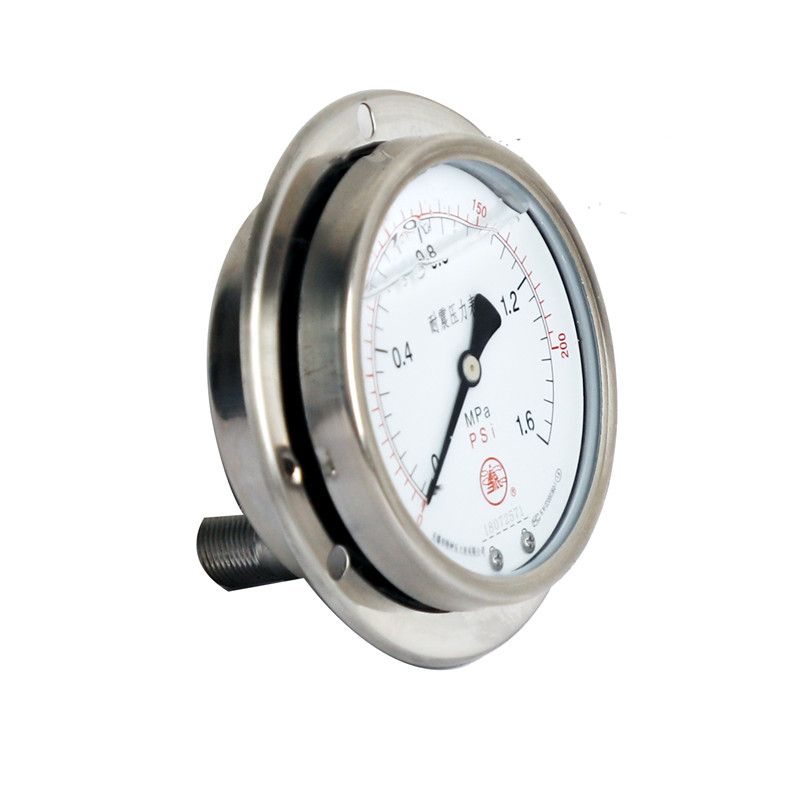

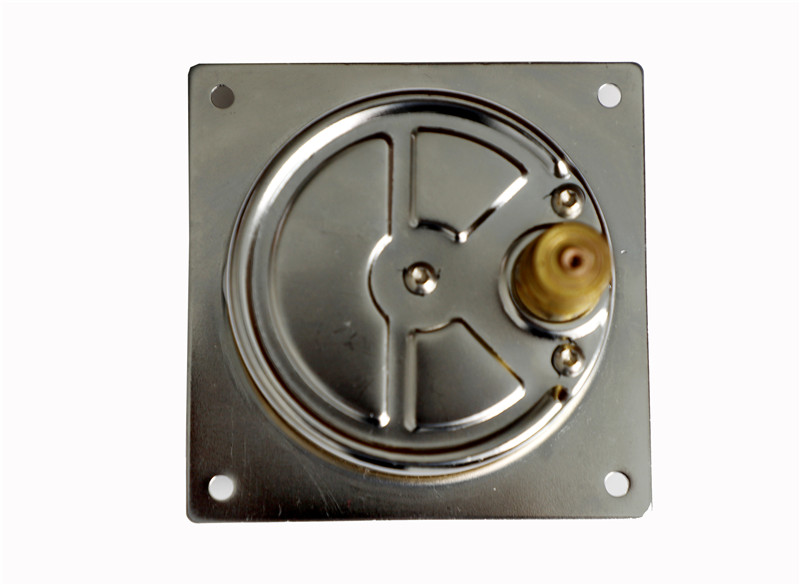

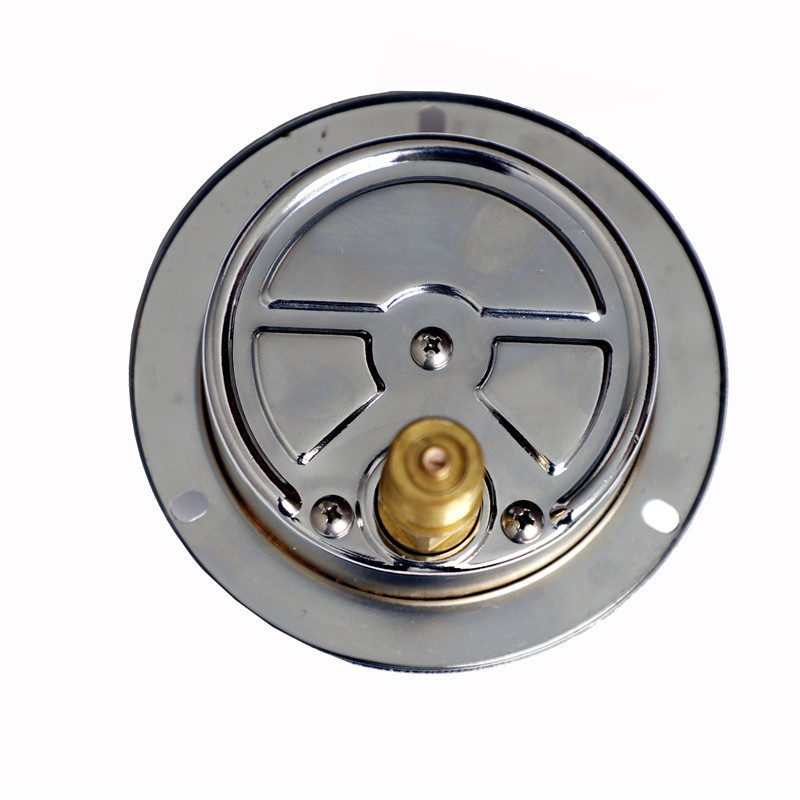

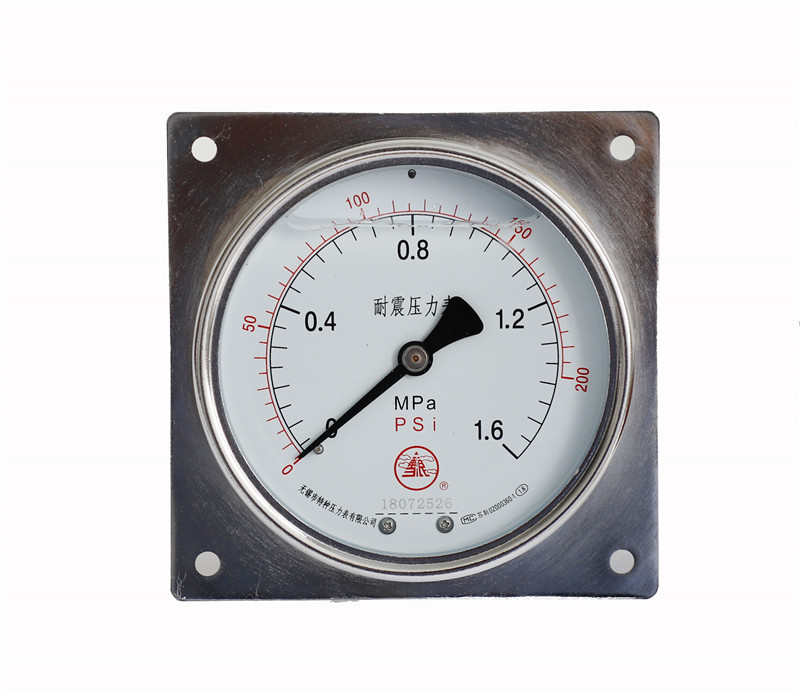

軸向前邊耐震壓力表YN-40/50/60/75/100/150ZQ
軸向前邊耐震壓力表是耐震壓力表系列中常用的一種,安裝時利用耐震壓力表自帶的安裝邊(盤)固定在設備面板上,方便操作人員隨時觀察壓力變化。軸向前邊耐震壓力表表殼為全密閉型結構，內部填充阻尼液(一般為甘油或者硅油)并加裝緩沖機構，減輕環境劇烈振動及介質脈沖對儀表示值的影響，耐震型壓力表指示穩定清晰。廣泛應用于液壓機械、石油、化工、冶金、礦山機械、電力設備等部門，測量對銅和銅合金無腐蝕性介質的壓力。使用壽命長，是普通壓力表的替代產品，防護等級IP65。
軸向前邊耐震壓力表型號命名：
軸向前邊耐震壓力表技術參數：
型號
YN-40ZQ
YN-50ZQ
YN60ZQ
YN-75ZQ
YN-100ZQ
YN-150ZQ
公稱直徑(mm)
￠40
￠50
￠60
￠75
￠100
￠150
接頭螺紋
M10×1；M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等級(%)
2.5
1.6
量程系列(Mpa)
－0.1~0；－0.1~0．06；—0.1~0．15；—0.1~0．3；—0.1~0．5；—0.1~0．9；—0.1~1.5；—0.1~2.4；
0~0.1；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1,6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)
-5℃~55℃；-25℃~55℃
結構形式
軸向帶前邊（ZQ）；軸向卡箍安裝（U）
抗震等級
V．H．4
執行標準
JB/T6804--2006
防護等級
IP65
軸向前邊耐震壓力表外形安裝尺寸：
型號
結構形式
外形尺寸 mm
A
B
C
D
d
D1
d0
G
M
YN-40ZQ
軸向帶前邊
21
24
0
40
50
58
3.4
15
10X1.0
YN-50ZQ
軸向帶前邊
26
24
0
50
60
68
3.4
16
G1/4
YN-60ZQ
軸向帶前邊
30
32
0
60
75
85
3.4
19
14X1.5
YN-60ZP
軸向偏心
30
32
15
60
72
80
3.4
19
14X1.5
YN-75ZQ
軸向帶前邊
24
30
10
75
90
102
5.5
15
G3/8
YN-100ZQ
軸向帶前邊
43
45
34
100
118
118
5.5
25
20X1.5
YN-150ZQ
軸向帶前邊
51
47
55
150
165
182
5.5
25
20X1.5
A
B
C
D
K
F
H
h
M
YN-50U
卡箍安裝
29
24
0
50
35
55
32
20
G1/4
YN-60U
卡箍安裝
30
32
0
60
46
67
36
20
14X1.5
YN-75U
卡箍安裝
24
30
10
75
62
82
35
25
G3/8
YN-100U
卡箍安裝
43
45
34
100
69
109
44
38
20X1.5
YN-150U
卡箍安裝
51
47
55
150
107
160
45
40
20X1.5
注：連接螺紋可按要求訂貨
使用與訂貨須知：
使用中因環境溫度過高，儀表指示值不回零位，可用細針在儀表橡皮塞上通一小孔，使儀表內腔與大氣相通即可。
工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍和連接螺紋。
測量介質溫度超過55℃時可加裝冷凝管，以降低介質溫度，減小溫度附加誤差，保證測量精度。
