法蘭連接隔膜壓力表
產品名稱:
法蘭連接隔膜壓力表型號:
Y-60/75/100/150MF(MG)價格:
電話聯系0510-82730027最小起訂量:
1
產品摘要:
法蘭式隔膜壓力表采用間接測量結構，用隔離膜片將被測介質與敏感元件隔開，與設備采用法蘭連接，適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且要易清洗的場合。隔離器有多種材料，以適應各種不同腐蝕性介質。儀表適用于化學工業、化纖、合成纖維、石油、染化、制堿等工業，并有各種材質的隔離膜片及各種公稱通徑法蘭接口形式以供不同的工礦條件選用。本公司可根據用戶需要，設計、制造特殊用途的法蘭式隔膜壓力表產品，歡迎來人來電、來函洽談！
- 產品描述

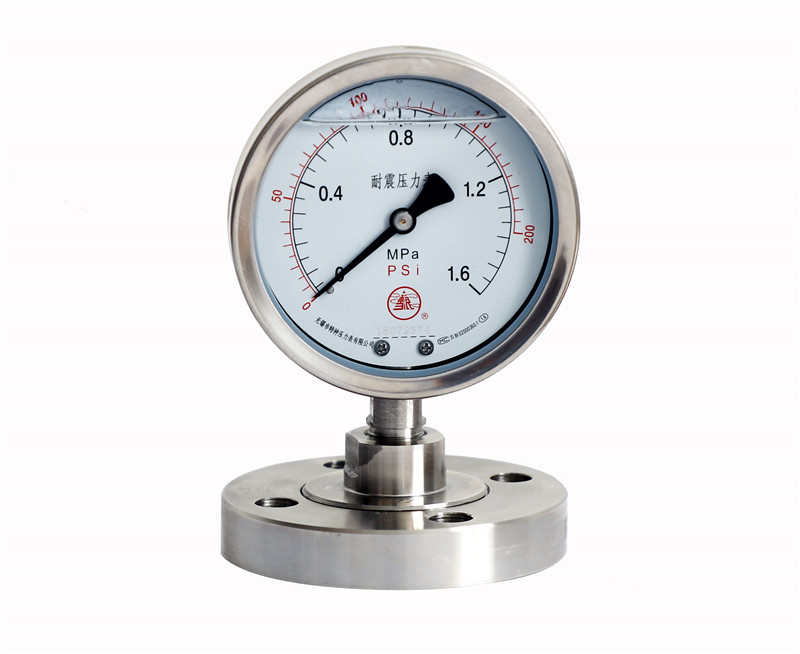

法蘭式隔膜壓力表Y-60/75/100/150MF(MG)
法蘭式隔膜壓力表采用間接測量結構，用隔離膜片將被測介質與敏感元件隔開，與設備采用法蘭連接，適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且要易清洗的場合。隔離器有多種材料，以適應各種不同腐蝕性介質。儀表適用于化學工業、化纖、合成纖維、石油、染化、制堿等工業，并有各種材質的隔離膜片及各種公稱通徑法蘭接口形式以供不同的工礦條件選用。
隔膜壓力表型號命名規則：

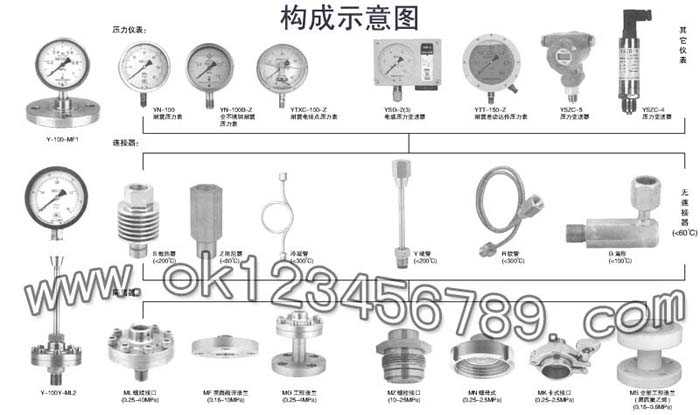

隔膜壓力表構成示意圖：
隔膜壓力表技術參數：
功能表頭
各型壓力儀表
精度等級(%)
1．0；1．6；2.5；0.5
測量范圍(Mpa)
-0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9；
-0.1~1.5；-0.1~2.4；0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；
接口形式
法蘭式；工字法蘭式（DN10 DN15 DN20 DN25 DN32 DN40 DN50）
執行標準
JB/T8624-1997
隔膜片材質
316；哈氏合金C；蒙乃爾合金；，鉭合金(Ta)，氟塑料(PTFE)
隔離器材質
304SS；316L；氟塑料(PTFE)
密封圈材質
氟塑料(PTFE)
密封液
硅油、植物油
溫度影響
在使用溫度偏離20℃±5℃時，溫度附加誤差≤0.1%/℃。
液位差
密封液比重×液位差值
法蘭式隔膜壓力表結構原理：
隔離膜片在被測介質壓力作用下產生變形，密封液受壓后，形成一個相當于P的壓力，傳導至壓力儀表，再有儀表顯示被測介質壓力值。
隔膜壓力表為組合型產品，有三部分組成：
上面為功能型表頭，可以選用不同功能的表頭，達到指示或者控制的目的。
中間為連接器，以適應不同介質的工作溫度和安裝位置要求。

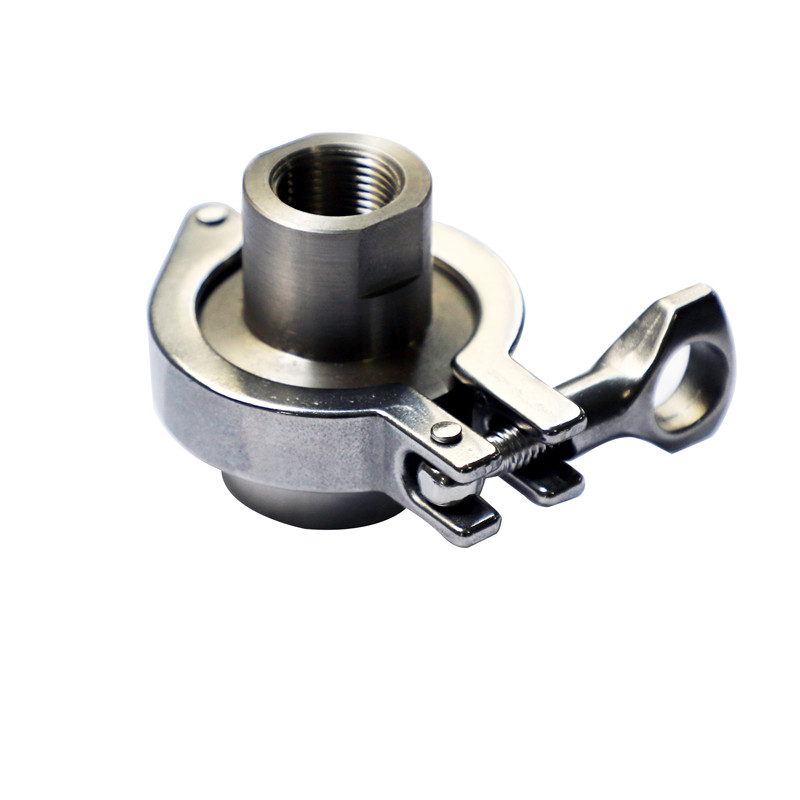

下面為隔離器部分，隔離器有多種接口形式，滿足不同工藝連接的需要；同時隔離膜片有多種材質，滿足不同腐蝕性介質的壓力測量。

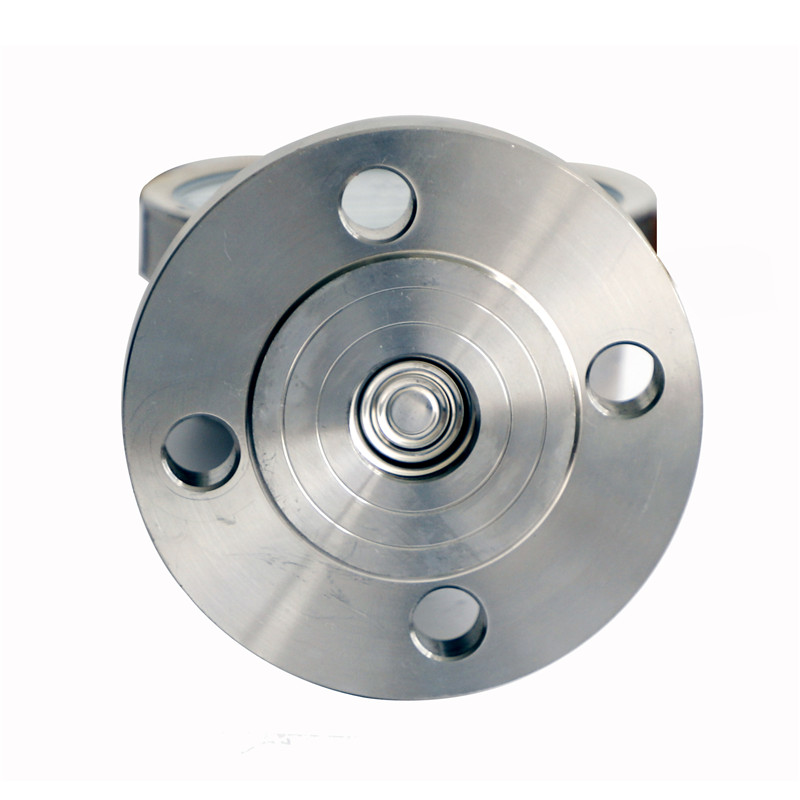

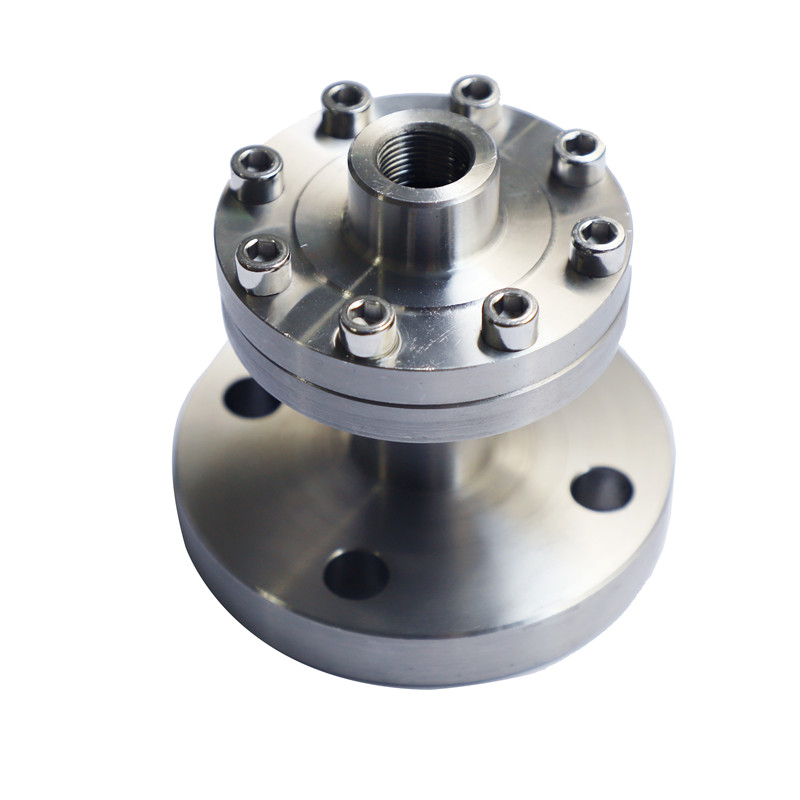

法蘭隔離器接口型式及尺寸：
工型法蘭型：（MG）
測量上限MPa
管子通徑
DN法蘭連接
螺孔
L
D
K
d
B
c
f
0.1～1.6
20
105
75
58
18
16
2
14
25
115
85
68
25
16
2
14
2.5～4
20
105
75
58
18
16
2
14
25
115
85
68
25
16
2
14
MG型敞開式突面法蘭型：（MF）
測量上限
MPa管子通徑
DN法蘭連接
螺孔L
D
K
d
B
c
f
0.16-1.6
32
140
100
78
31
16
2
18
40
150
110
88
38
16
3
18
50
165
125
102
49
18
3
18
2.5,4.0
32
140
100
78
31
18
2
18
40
150
110
88
38
18
3
18
50
165
125
102
49
20
3
18
6.3
32
155
110
78
31
24
2
22
40
170
125
88
37
24
3
22
50
180
135
102
47
26
3
22
10
32
155
110
78
31
24
2
22
40
170
125
88
37
26
3
22
50
195
145
102
45
28
3
26

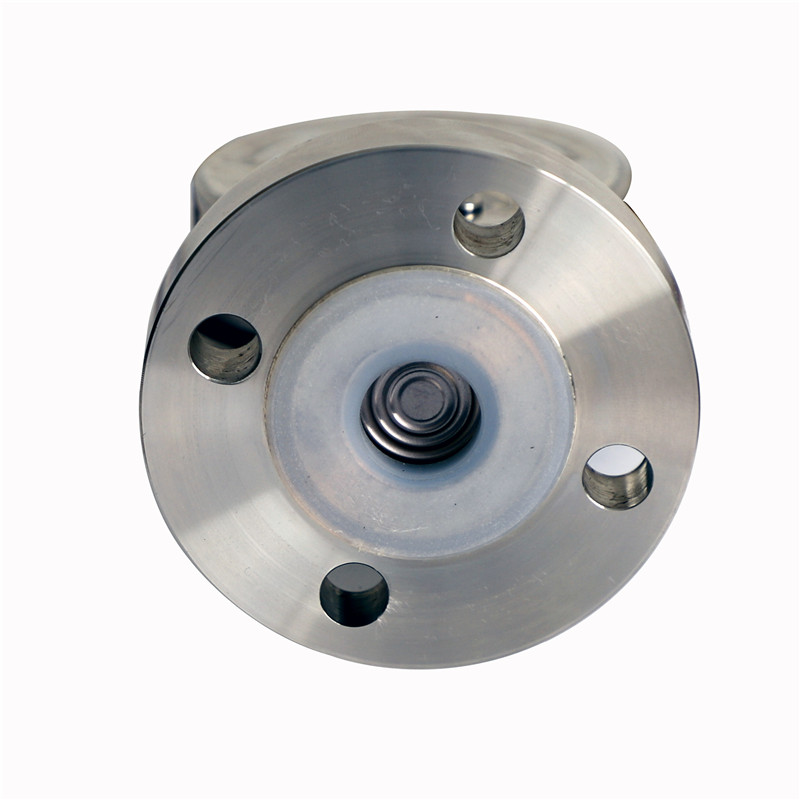

全塑工形法蘭：MS
材料：聚四氟乙烯
測量上限
MPa
管子通徑
DN
法蘭連接
D
K
d
L
0.16～1.6
20
90
65
48
11
25
100
75
58
11
1.0～2.5
20
105
75
56
14
25
115
85
65
14

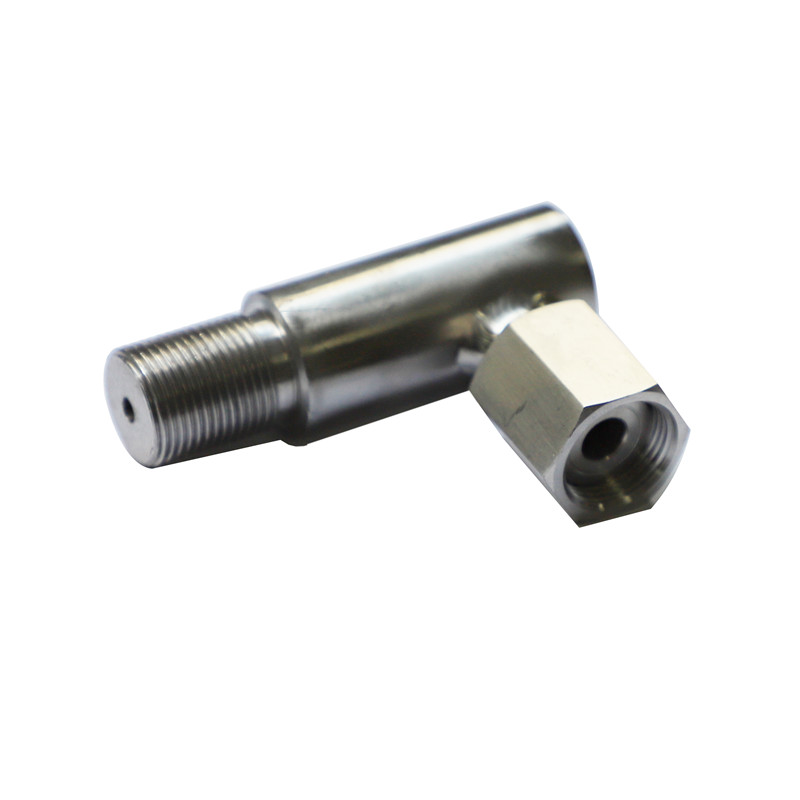

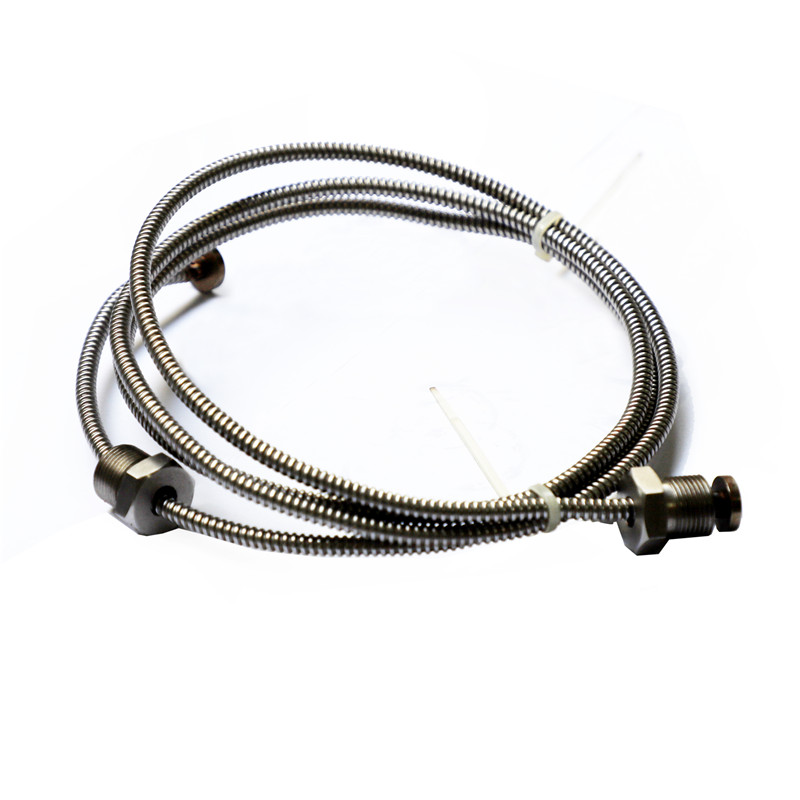

連接器型號及尺寸：
使用與訂貨須知：
儀表工作環境應無腐蝕性氣體。
不得拆卸或更換已配置的儀表，以免填充液外泄影響性能。訂貨請說明配置儀表名稱、型號、測量上限、精確度及連接管型式、軟管長、隔離器接口型式、隔離器接口材料、隔膜材料，以及法蘭配接管子通徑、標準代號等。如要求配置其它型式儀表，請另行詳細說明。
公司也可按用戶要求定制進口設備配套隔膜壓力表。資料來源于http://www.wxcqcy.com提供
