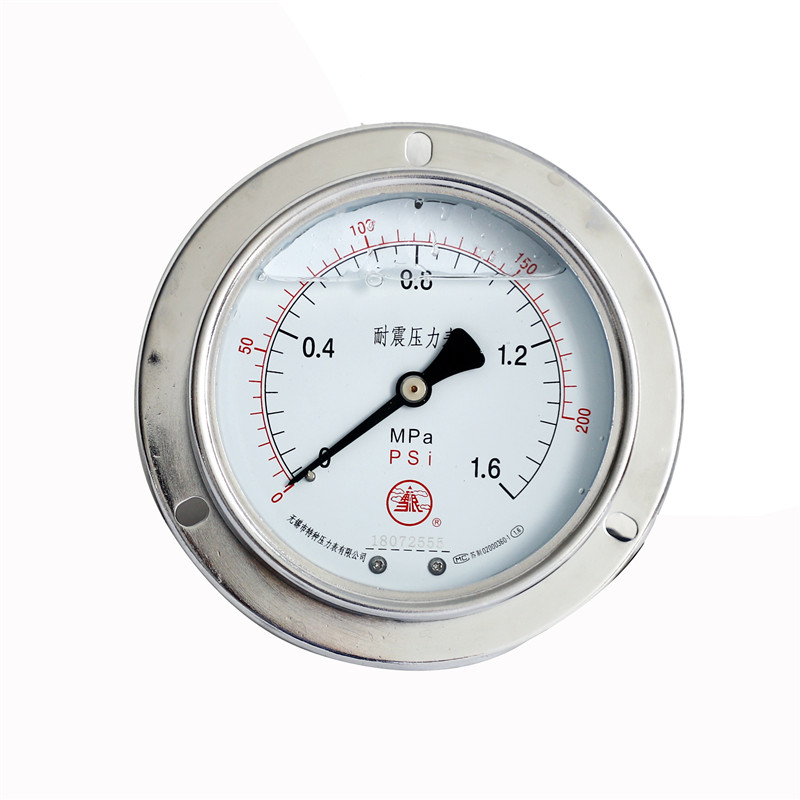

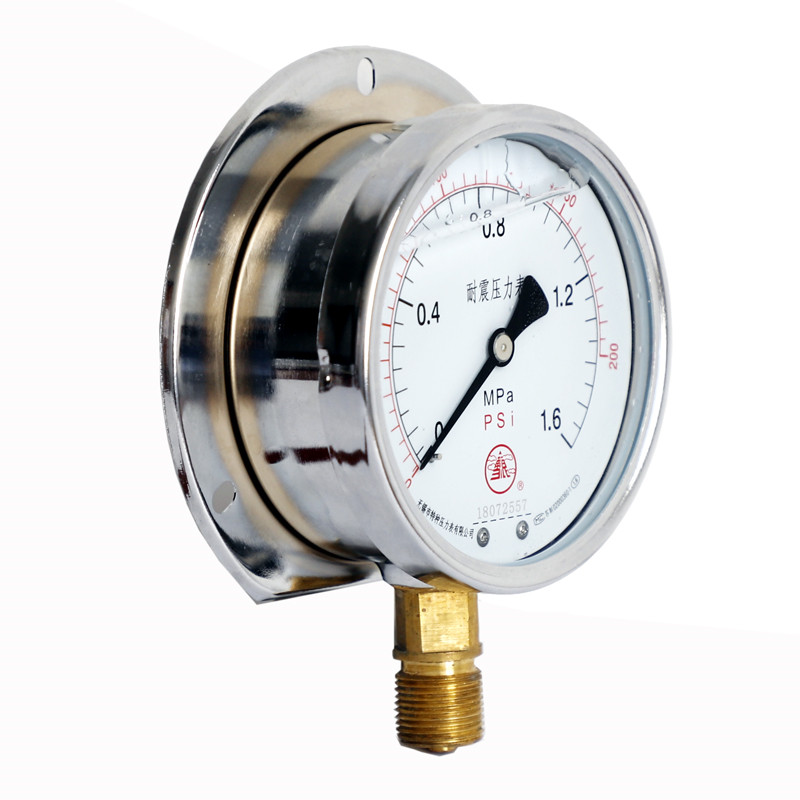

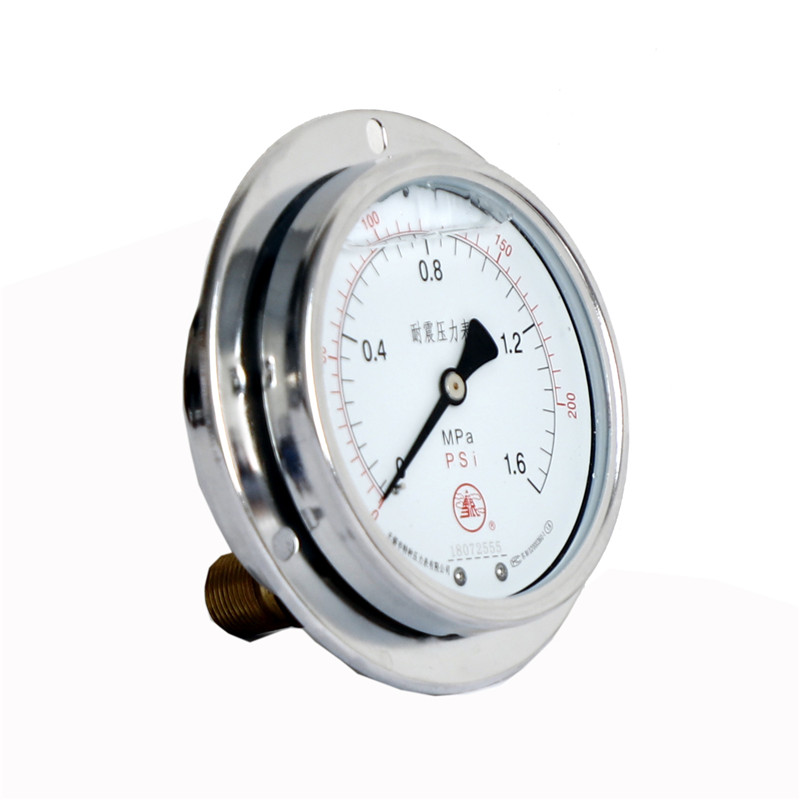

徑向(軸向)帶邊船用耐震壓力表
產品名稱:
徑向(軸向)帶邊船用耐震壓力表型號:
YCN-50/60/75/100/150T(TQ,ZQ)價格:
電話聯系最小起訂量:
1
產品摘要:
帶邊船用耐震壓力表安裝結構形式可分為：軸向帶前邊船用耐震壓力表、徑向帶前邊船用耐震壓力表、徑向帶后邊船用耐震壓力表三種，以滿足不同的安裝要求。本產品已經取得船用產品型式認可證書，證書號：NJ17T00118。 徑向（軸向）帶邊船用耐震壓力表適用于船舶及相關設備上，利用安裝邊固定在設備上，適用于測量對銅（合金）及錫鉛焊料無腐蝕作用的液體、氣體等流體介質的正壓、負壓或正負壓。在殼內填充低粘度阻尼油，使儀表具備抗工作環境振動及介質壓力脈動的能力，同時可以在偏離安裝位置±22°的搖擺情況下能正常工作。度盤主刻度及指針前端涂有永久性發光劑，保證在黑暗中能正常觀察壓力。防護等級IP65。
- 產品描述
徑向(軸向)帶邊船用耐震壓力表YCN-50/60/75/100/150T(TQ,ZQ)
帶邊船用耐震壓力表安裝結構形式可分為：軸向帶前邊船用耐震壓力表、徑向帶前邊船用耐震壓力表、徑向帶后邊船用耐震壓力表三種，以滿足不同的安裝要求。本產品已經取得船用產品型式認可證書，證書號：NJ13T00127。
徑向（軸向）帶邊船用耐震壓力表適用于船舶及相關設備上，利用安裝邊固定在設備上，適用于測量對銅（合金）及錫鉛焊料無腐蝕作用的液體、氣體等流體介質的正壓、負壓或正負壓。在殼內填充低粘度阻尼油，使儀表具備抗工作環境振動及介質壓力脈動的能力，同時可以在偏離安裝位置±22°的搖擺情況下能正常工作。度盤主刻度及指針前端涂有永久性發光劑，保證在黑暗中能正常觀察壓力。防護等級IP65。
徑向（軸向）帶邊船用耐震壓力表型號命名：
徑向（軸向）帶邊船用耐震壓力表技術參數：
型號
YCN-50
YCN -60
YCN -75
YCN -100
YCN -150
公稱直徑
￠50
￠60
￠75
￠100
￠150
接頭螺紋
M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等級(%)
2.5
1.6
測量范圍(Mpa)
-0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9；
-0.1~1.5；-0.1~2.4；0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)
-40℃~55℃；-25℃~55℃;
結構形式
軸向帶前邊（ZQ）徑向帶后邊(T)；徑向帶前邊（TQ）；
抗震等級
V．H．4
執行標準
JB/T5527-2005
防護等級
IP65
表殼材質
鐵殼電鍍
304SS
接頭材質
銅
徑向（軸向）帶邊船用耐震壓力表結構形式、外形及安裝尺寸：
型號
結構形式
外形尺寸 mm
A
B
C
D
d
D1
d0
G
M
YCN -50T
徑向帶后邊
29
24
9
50
60
68
3.4
/
G1/4
YCN -50TQ
徑向帶前邊
29
28
11
60
68
3.4
/
YCN -50ZQ
軸向帶前邊
29
24
0
60
68
3.4
16
YCN -60TQ
徑向帶前邊
31
32
14
60
75
85
3.4
/
14X1.5
YCN -60T
徑向帶后邊
31
32
15
75
85
3.4
/
YCN -60ZQ
軸向帶前邊
30
32
0
75
85
3.4
19
YCN -75T
徑向帶后邊
24
30
12
75
90
102
5.5
/
G3/8
YCN -75ZQ
軸向帶前邊
24
30
10
90
102
5.5
15
YCN -100TQ
徑向帶前邊
44
45
18
100
118
118
5.5
/
20X1.5
YCN -100T
徑向帶后邊
44
46
19
118
118
5.5
/
YCN -100ZQ
軸向帶前邊
43
45
34
118
118
5.5
25
YCN -150TQ
徑向帶前邊
50
47
19
150
165
182
5.5
/
20X1.5
YCN -150T
徑向帶后邊
50
48
20
165
182
5.5
/
YCN -150ZQ
軸向帶前邊
51
47
55
165
182
5.5
25
注：連接螺紋可按要求訂貨
使用與訂貨須知：
工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍。
