磁助電接點壓力表系列
產品名稱:
磁助電接點壓力表系列型號:
YXC-100/150價格:
電話聯系0510-82730027最小起訂量:
1
產品摘要:
磁助電接點壓力表應用于測量控制無爆炸危險的各種流體介質的壓力和真空并在壓力達到預定值時發出信號，接通控制電路，達到自動控制和報警的目的，儀表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，儀表經與相應的電氣器件(如繼電器及接觸器等)配套使用，即可對被測(控)壓力或者真空系統實現自動控制和發信(報警)的目的。廣泛應用于石油、化工、冶金、食品等工業部門壓力和真空測量和控制。本公司可根據用戶需要，設計、制造特殊用途的磁助電接點壓力表產品，歡迎來人來電、來函洽談！
- 產品描述

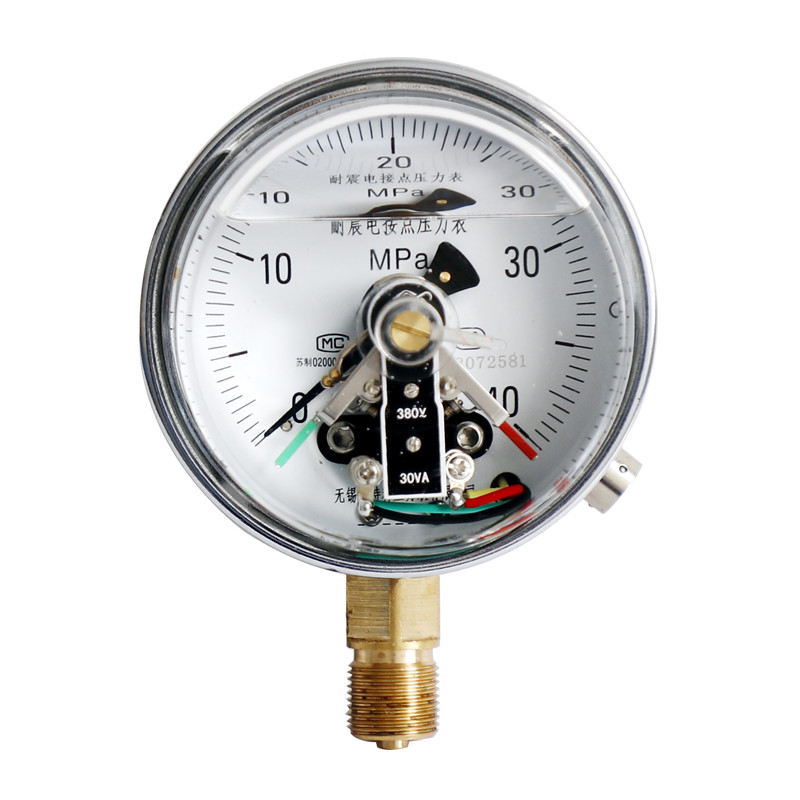

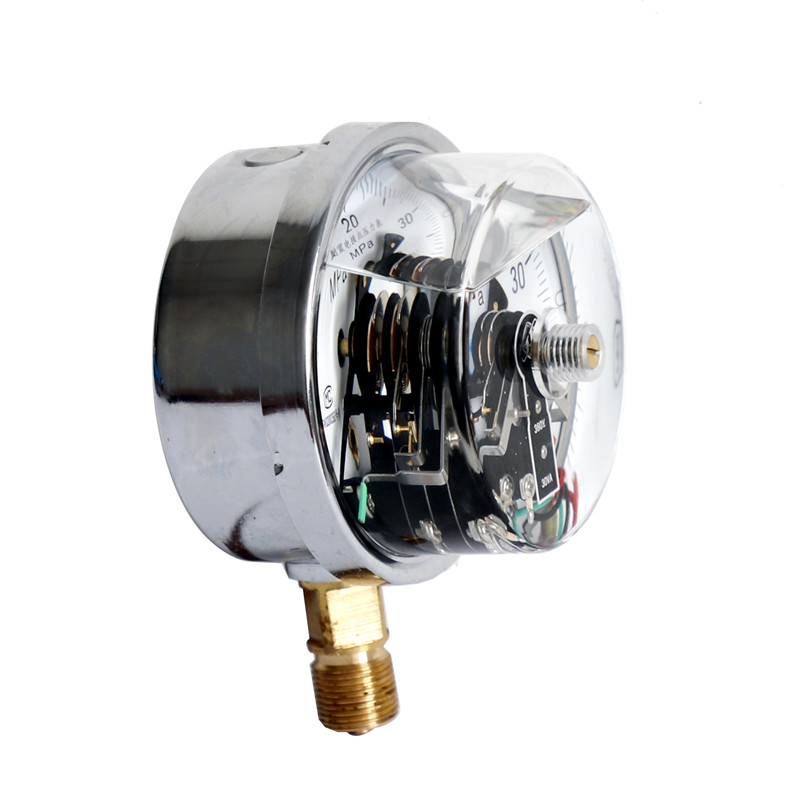

磁助電接點壓力表YXC-100/150
磁助電接點壓力表應用于測量控制無爆炸危險的各種流體介質的壓力和真空并在壓力達到預定值時發出信號，接通控制電路，達到自動控制和報警的目的，儀表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，儀表經與相應的電氣器件(如繼電器及接觸器等)配套使用，即可對被測(控)壓力或者真空系統實現自動控制和發信(報警)的目的。廣泛應用于石油、化工、冶金、食品等工業部門壓力和真空測量和控制。
磁助電接點壓力表型號命名：
磁助電接點壓力表技術參數：
型號
YXC-100系列
YXC-150系列
公稱直徑(mm)
￠100
￠150
接頭螺紋
M20×1.5；G3/8；G1/2；
精度等級(%)
1.6 (2.5)
測量范圍(Mpa)
-0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9；
-0.1~1.5；-0.1~2.4；
0~0.1；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1,6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)
-40℃~70℃
結構形式
徑向無邊；軸向無邊（Z）；軸向帶前邊（ZQ）；徑向帶后邊(T)；徑向帶前邊（TQ）；
接點電參數
工作電壓
380VAC；220VDC（最高電壓）
最大工作電流
1A
持續電流
0.6A
最大功率
（無感負載）
30VA ；50VA
接點開關形式
一常開，一常閉
雙常開
雙常閉
連接器
防水接線盒；X14K4P航空插頭
抗震等級
V．H．3
執行標準
Q/320211 DGH05-2004
防護等級
IP54
表殼材質
電鍍鐵殼；不銹鋼304SS
接頭材質
銅合金；不銹鋼304SS；不銹鋼316L

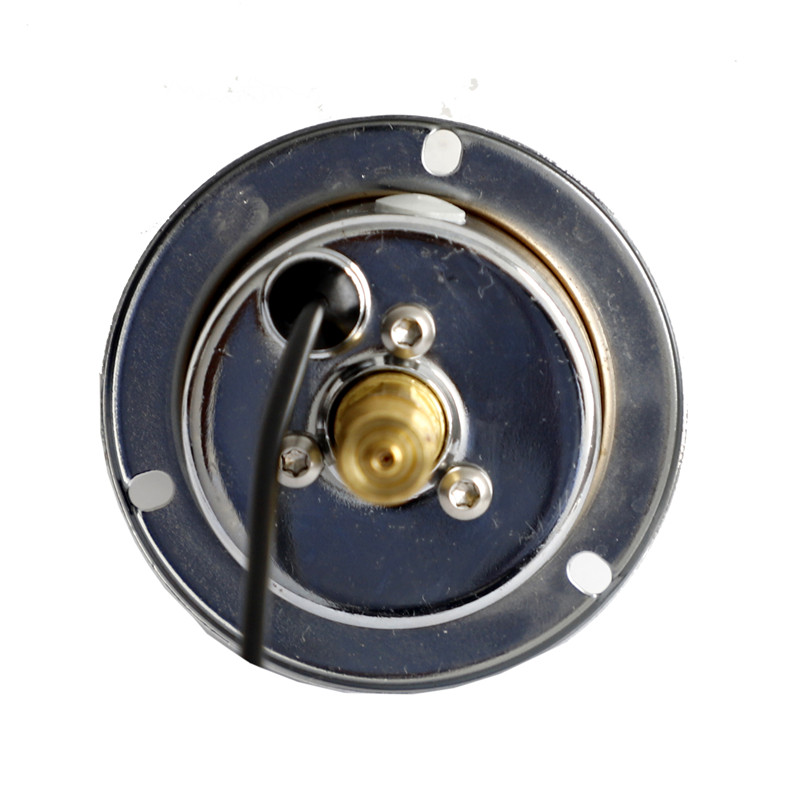

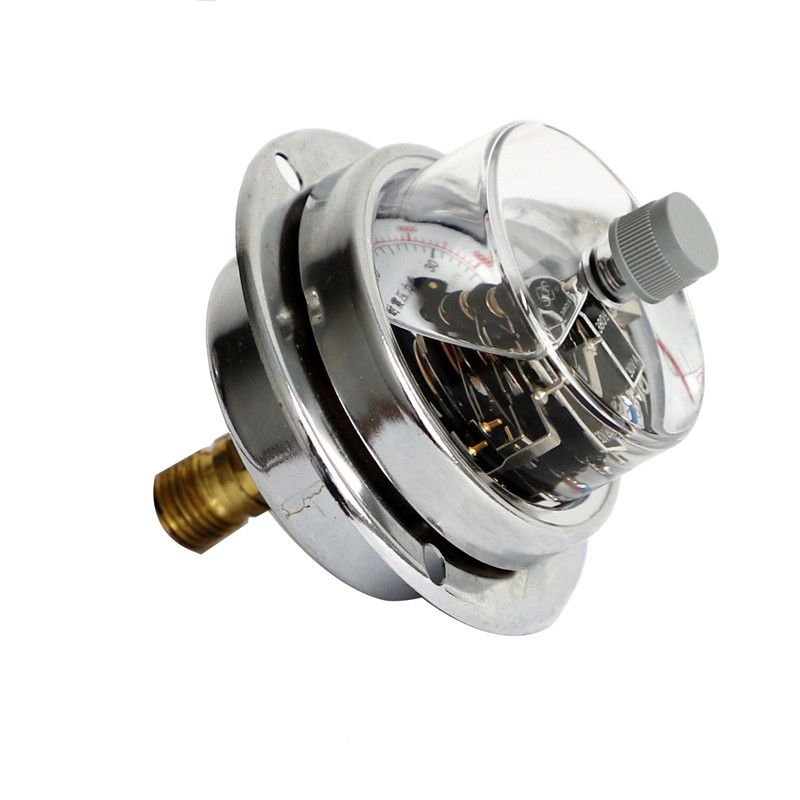

磁助電接點壓力表結構形式、外形及安裝尺寸：
型號
結構形式
外形尺寸mm
D
D1
D2
D3
A
B
C
E
d
d0
M
YXC-100
徑向無邊
100
120
96
/
44
38
/
12.5
/
/
20×1.5
YXC-100ZQ
軸向帶前邊
100
130
96
/
42
33
34
8.5
118
5.6
YXC-100Z
軸向無邊
100
130
96
42
33
34
8.5
/
/
YXC-100TQ
徑向帶前邊
100
125
96
102
44
38
/
9.5
118
5.6
YXC-150
徑向無邊
150
164
136
/
50
44
/
16
/
/
YXC-150ZQ
軸向帶前邊
150
177
136
/
50
43
55
14
165
5.6
YXC-150TQ
徑向帶前邊
150
177
136
144
50
44
/
18
165
5.6
磁助電接點壓力表接線示意圖：
使用與訂貨須知：
1.訂貨請說明名稱、型號及測量范圍、接點開關形式和材質。
2.工作環境應無腐蝕性氣體。
